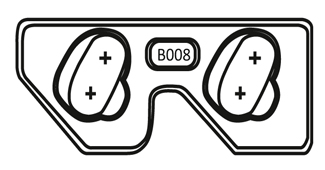

B008

B008 Baysallarray

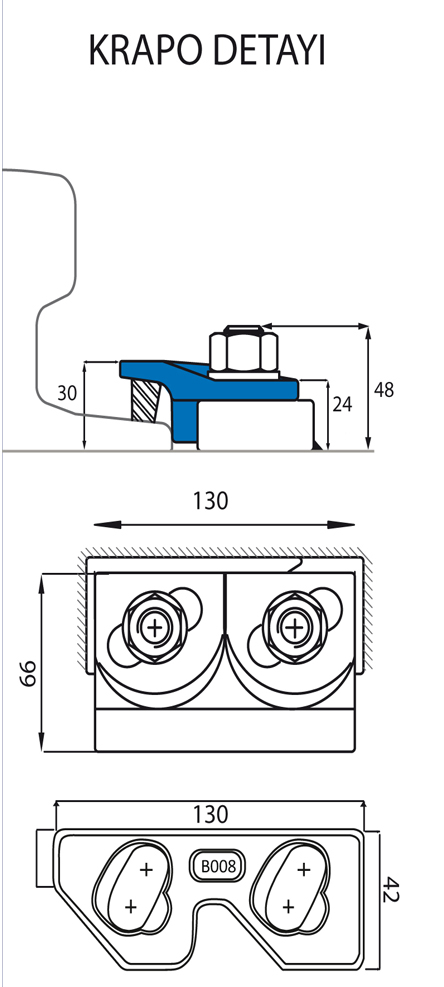

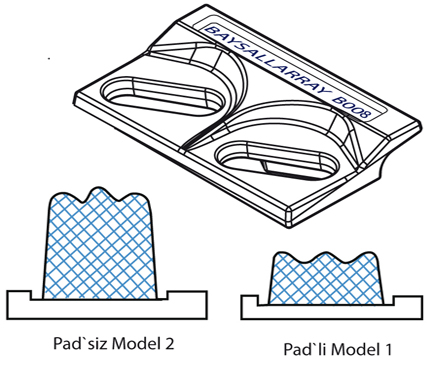

Kaynaklı Tip Krapo Pad'li ve Pad'siz Model

SERTLİK		80º ± 5º
Kopma Mukavemeti		750N/CM²
Çalışma sıcaklığı		-ºC 30 + ºC130
Kopma Uzaması		165%
Kalıcı Deformasyon		22%

KOD NO		Sıkma Kuvveti		Kabullenilebilir Yük		Malzeme		Üretim Metodu		Ağırlık Komple
B008/Padli		150 Nm		150 Kn		C 22		Çelik Dövme		1.400 Kg
B008/Padsiz		150 Nm		150 Kn		C 22		Çelik Dövme		1.450 Kg

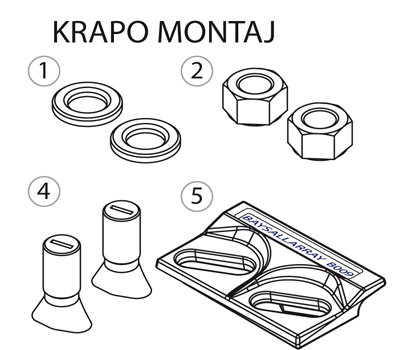

1	2 Adet Pul
2	2 Adet M 16 Fiberli somun
3	Kaynatılacak Alt Parça
4	2 Adet M 16 özel ısıl işlemli cıvata 10.9 Kalite
5	Üst Krapo Çinko kaplama

KAYNAK BİLGİLERİ
DIN 17.100-Wst.Nr.:1.0570:St52.3
NFA 35-501 ;E36-3
BS 4360: 50 C
EURONORM 10.025: S 355 JO
(a=5mm siyah tüm zemine kaynatılacaktır.

ELEKTROD
DIN 1913:E51 55 B10 110
AFNOR 81 - 309 : E51/5B 110 26 BH
ISO 2560: E51/5B 110 26 (H)
ASME IIC SFA 5.1 : E7018- 1

B008 Kodlu Padli Ve Padsiz

Modele Uygun Ray Tablosu

				1 . B006 PADLİ	2. B006 PADSİZ
	F	C	A
	mm	mm	mm
A 45	125	45	55	B006 Padli	B006 Padsiz
A 55	150	55	65	B006 Padli	B006 Padsiz
A 65	175	65	75	B006 Padli	B006 Padsiz
A 75	200	75	85	B006 Padli	B006 Padsiz
A 100	200	100	95	B006 Padli	B006 Padsiz
S 30	108	60	108	B006 Padli	B006 Padsiz
S 33	105	58	134	B006 Padli	B006 Padsiz
S 41	125	67	138	B006 Padli	B006 Padsiz
S 49	125	67	149	B006 Padli	B006 Padsiz
56 E 1	140	70	159	B006 Padli	B006 Padsiz
GCR 108	263	61 +61	100	B006 Padli	B006 Padsiz
ISCR 60	105	60	105	B006 Padli	B006 Padsiz
ISCR80	130	82	130	B006 Padli	B006 Padsiz
QU 70	120	70	120	B006 Padli	B006 Padsiz
QU 80	130	80	130	B006 Padli	B006 Padsiz
ASCE80	127	64	127	B006 Padli	B006 Padsiz
ASCE85	132	65	132	B006 Padli	B006 Padsiz
ISCOR48	127	68	150	B006 Padli	B006 Padsiz
ISCOR 57	140	70	165	B006 Padli	B006 Padsiz
JIS 37	122	63	122	B006 Padli	B006 Padsiz
31 kg AS	108	64	118	B006 Padli	B006 Padsiz
41 kg AS	127	64	137	B006 Padli	B006 Padsiz
50 kg AS	127	70	154	B006 Padli	B006 Padsiz
UIC54	140	70	159	B006 Padli	B006 Padsiz
UIC60	150	72	172	B006 Padli	B006 Padsiz
