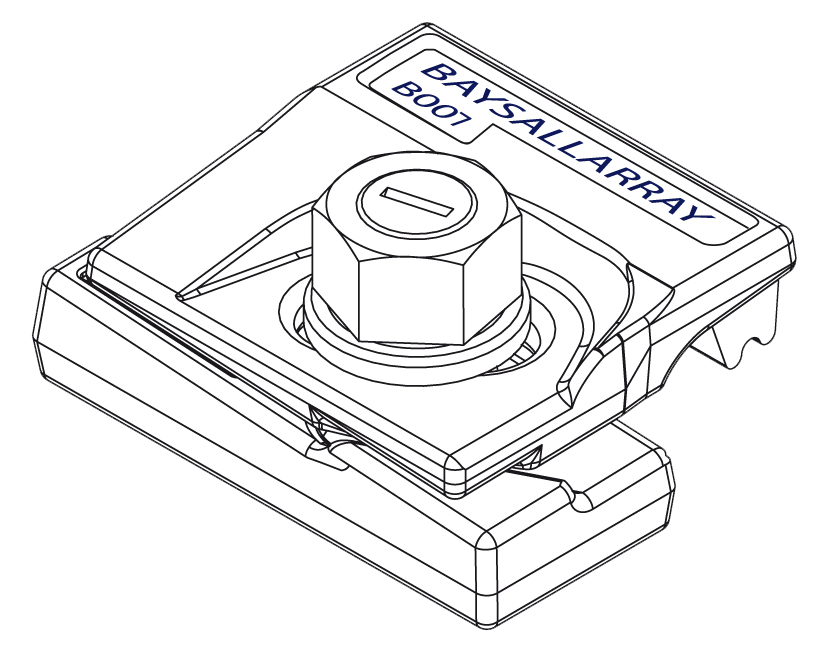

B007 Baysallarray

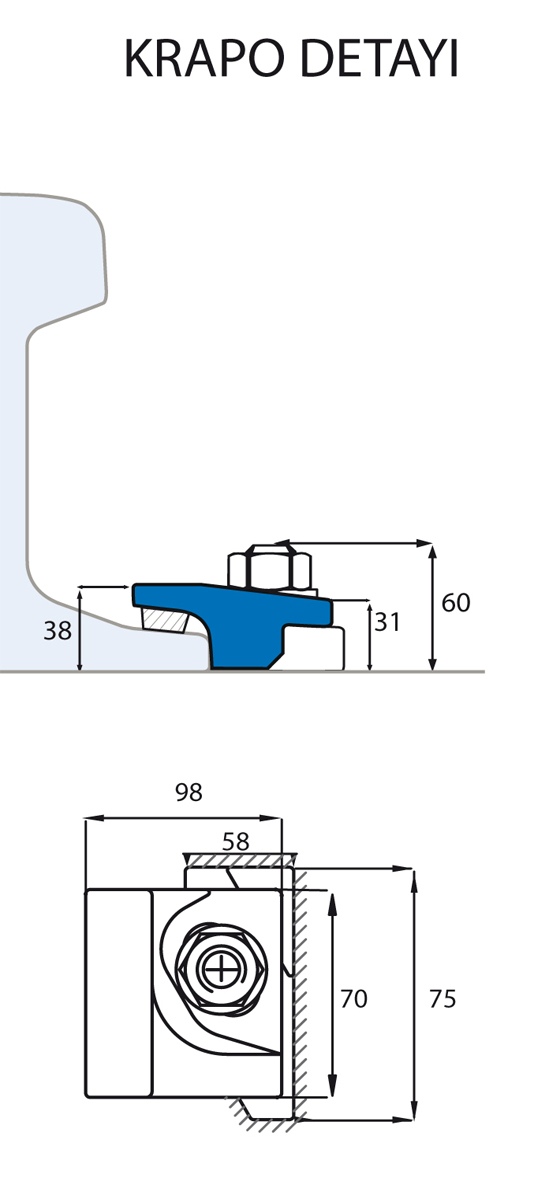

Kaynaklı Tip Krapo Pad'li ve Pad'siz Model



















SERTLİK 80º ± 5º
Kopma Mukavemeti 750N/CM2
Çalışma sıcaklığı  -ºC 30    + ºC130
Kopma Uzaması 165%
Kalıcı Deformasyon 22%





KOD NO Sıkma Kuvveti Kabullenilebilir Yük Malzeme Üretim Metodu Ağırlık Komple
B007/Padli 250 Nm 110 Kn C 22 Çelik Dövme 1.300 Kg
B007/Padsiz 250 Nm 110 Kn C 22 Çelik Dövme 1.350 Kg











1Pul
2 M 20 Fiberli somun

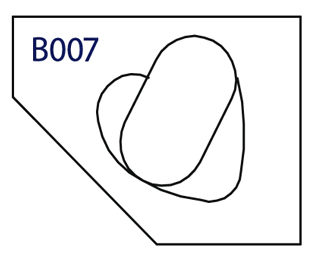

3 Kaynatılacak Alt Parça

4

M 20 özel ısıl işlemli cıvata 10.9 Kalite

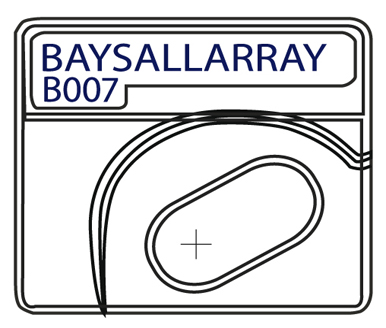

5 Üst Krapo Çinko kaplama





KAYNAK BİLGİLERİ
DIN 17.100-Wst.Nr.:1.0570:St52.3
NFA 35-501 ;E36-3
BS 4360: 50 C
EURONORM 10.025: S 355 JO

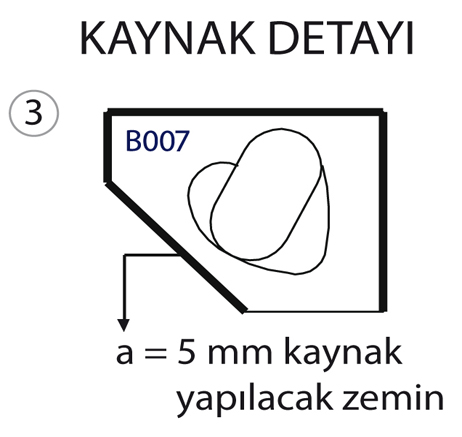

(a=5mm siyah tüm zemine kaynatılacaktır.

ELEKTROD
DIN 1913:E51 55 B10 110
AFNOR 81 - 309 : E51/5B 110 26 BH
ISO 2560: E51/5B 110 26 (H)
ASME IIC SFA 5.1 : E7018- 1

B007 Kodlu Padli Ve Padsiz

Modele Uygun Ray Tablosu







        1. B007 PADLİ 2. B007 PADSİZ


F  C  A
mm mm mm
A 75 200 75 85 B007 Padli B007 Padsiz
A 100 200 100 95 B007 Padli B007 Padsiz
A 120 220 120 105 B007 Padli B007 Padsiz
A 150 220 150 150 B007 Padli B007 Padsiz
89 kg CR 178 102 114 B007 Padli B007 Padsiz
164 kq CR 230 140 150 B007 Padli B007 Padsiz
MRS 86 165 102 102 B007 Padli B007 Padsiz
MRS 87 A (PRI85R) 152 102 152 B007 Padli B007 Padsiz
MRS 125 180 120 180 B007 Padli B007 Padsiz
MRS 192 229 140 157 B007 Padli B007 Padsiz
MRS 221 220 220 160 B007 Padli B007 Padsiz
ISCR 100 150 102 150 B007 Padli B007 Padsiz
ISCR 120 170 120 170 B007 Padli B007 Padsiz
ISCR 140 170 140 170 B007 Padli B007 Padsiz
QU 100 150 100 150 B007 Padli B007 Padsiz
QU 120 170 120 170 B007 Padli B007 Padsiz
ISCOR 57 140 70 165 B007 Padli B007 Padsiz
CR 73 140 100 135 B007 Padli B007 Padsiz
CR 100 155 120 150 B007 Padli B007 Padsiz
73 kg AS 146 70 157 B007 Padli B007 Padsiz
86 kg AS 165 102 102 B007 Padli B007 Padsiz
