B006 Baysallarray

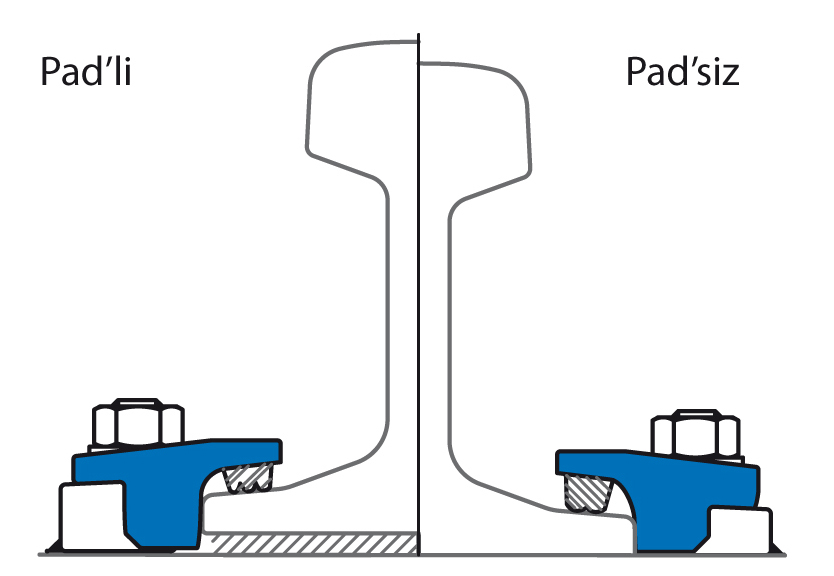

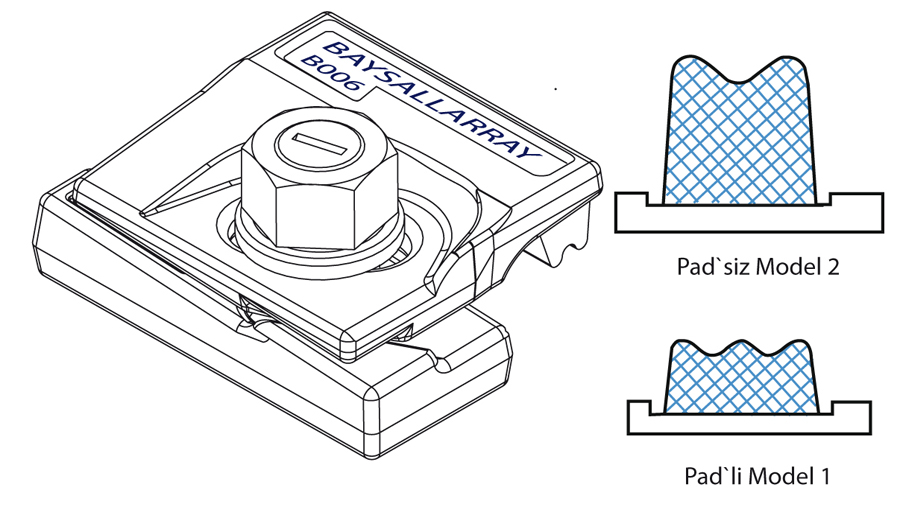

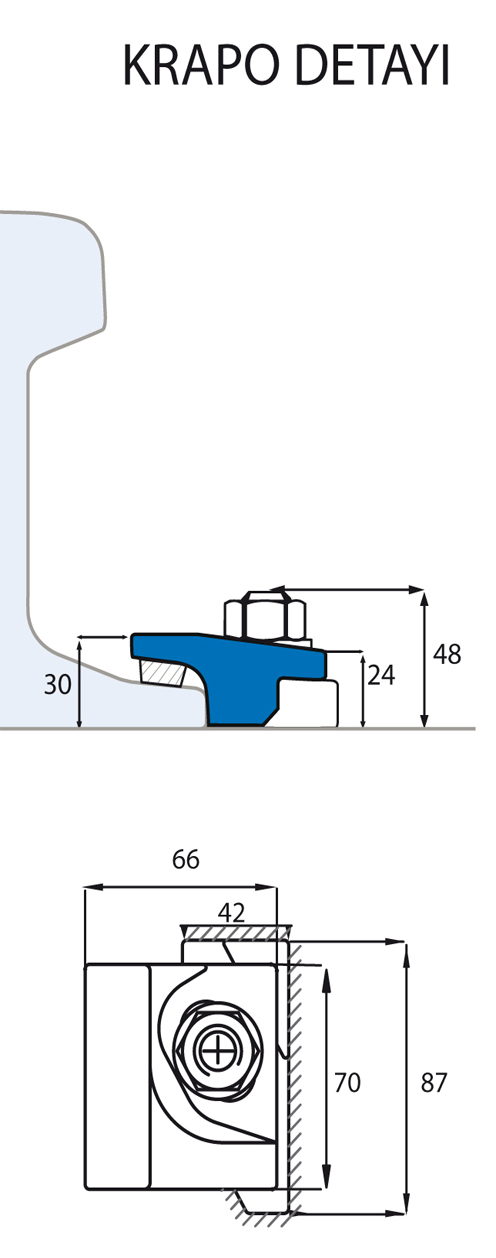

Kaynaklı Tip Krapo Pad'li ve Pad'siz Model



















SERTLİK 80º ± 5º
Kopma Mukavemeti 750N/CM2
Çalışma sıcaklığı  -ºC 30    + ºC130
Kopma Uzaması 165%
Kalıcı Deformasyon 22%





KOD NO Sıkma Kuvveti Kabullenilebilir Yük Malzeme Üretim Metodu Ağırlık Komple
B006/Padli 150 Nm 75 Kn C 22 Çelik Dövme 0,720 Kg
B006/Padsiz 150 Nm 75 Kn C 22 Çelik Dövme 0,730 Kg







1Pul
2 M 16 Fiberi somun
3 Kaynatılacak Alt Parça

4

M16 özel ısıl işlemli cıvata 10.9 Kalite

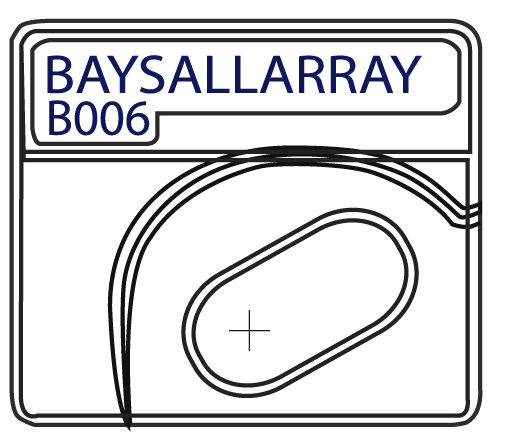

5 Üst Krapo Çinko kaplama

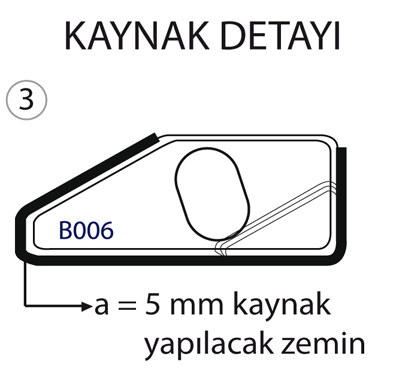

KAYNAK BİLGİLERİ
DIN 17.100-Wst.Nr.:1.0570:St52.3
NFA 35-501 ;E36-3
BS 4360: 50 C
EURONORM 10.025: S 355 JO
(a=5mm siyah tüm zemine kaynatılacaktır.

ELEKTROD
DIN 1913:E51 55 B10 110
AFNOR 81 - 309 : E51/5B 110 26 BH
ISO 2560: E51/5B 110 26 (H)
ASME IIC SFA 5.1 : E7018- 1







B006 Kodlu Padli Ve Padsiz

Modele Uygun Ray Tablosu



        1 . B006 PADLİ 2. B006 PADSİZ
F  C  A
mm mm mm
A 45 125 45 55 B006 Padl B006 Padsiz
A 55 150 55 65 B006 Padl B006 Padsiz
A 65 175 65 75 B006 Padl B006 Padsiz
A 75 200 75 85 B006 Padl B006 Padsiz
A 100 200 100 95 B006 Padl B006 Padsiz
S 30 108 60 108 B006 Padl B006 Padsiz
S 33 105 58 134 B006 Padl B006 Padsiz
S 41 125 67 138 B006 Padl B006 Padsiz
S 49 125 67 149 B006 Padl B006 Padsiz
56 E 1 140 70 159 B006 Padl B006 Padsiz
GCR 108 263 61 +61 100 B006 Padl B006 Padsiz
ISCR 60 105 60 105 B006 Padl B006 Padsiz
ISCR80 130 82 130 B006 Padl B006 Padsiz
QU 70 120 70 120 B006 Padl B006 Padsiz
QU 80 130 80 130 B006 Padl B006 Padsiz
ASCE80 127 64 127 B006 Padl B006 Padsiz
ASCE85 132 65 132 B006 Padl B006 Padsiz
ISCOR48 127 68 150 B006 Padl B006 Padsiz
ISCOR 57 140 70 165 B006 Padl B006 Padsiz
JIS 37 122 63 122 B006 Padl B006 Padsiz
31 kg AS 108 64 118 B006 Padl B006 Padsiz
41 kg AS 127 64 137 B006 Padl B006 Padsiz
50 kg AS 127 70 154 B006 Padl B006 Padsiz
UIC54 140 70 159 B006 Padl B006 Padsiz
UIC60 150 72 172 B006 Padl B006 Padsiz
